Geschwindigkeitsbegrenzer HJ 300

Geschwindigkeitsbegrenzer HJ 300 SB U

Baumustergeprüft gem. EU-OG 002 mit Begrenzer-Rad-Durchmesser 300 mm, 5 Fangnocken (asymmetrisch) zum Einziehen der Fangvorrichtung in beide Drehrichtungen, gehärtete Keilrille, wartungsfreie Kugellager, schmale Ausführung der Bodenplatte, untenliegendes Fangpendel.



Technische Daten:

Seildurchmesser: 6 – 8 mm
Max. Nenngeschwindigkeit V max : 3,00 m/s
Auslösegeschwindigkeit V1: 0,45 – 3,70 m/s



Download Technische Zeichnung (PDF Dokument)

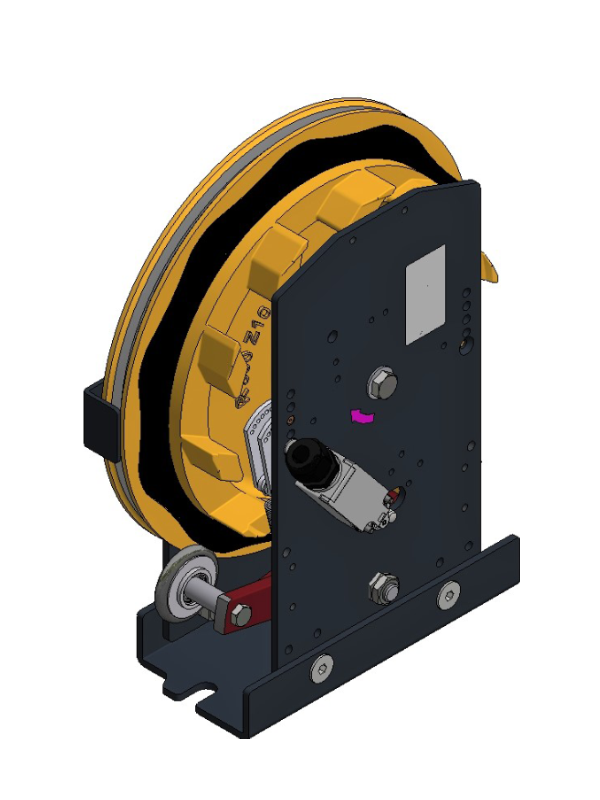

Geschwindigkeitsbegrenzer HJ 300 SB U - Z10

Baumustergeprüft gem. EU-OG 031 mit Begrenzer-Rad-Durchmesser 300 mm, 10 Fangnocken (symmetrisch) zum Einziehen der Fangvorrichtung in eine Drehrichtung, gehärtete Keilrille, wartungsfreie Kugellager, schmale Ausführung der Bodenplatte, untenliegendes Fangpendel.



Technische Daten:

Seildurchmesser: 6 – 8 mm
Max. Nenngeschwindigkeit V max : 1,74 m/s
Auslösegeschwindigkeit V1: 0,25 – 2,00 m/s



Download Technische Zeichnung (PDF Dokument)

Geschwindigkeitsbegrenzer HJ 300 SB O - H

Baumustergeprüft gem. EU-OG 002 mit Begrenzer-Rad-Durchmesser 300 mm, 5 Fangnocken (asymmetrisch) zum Einziehen der Fangvorrichtung in beide Drehrichtungen, gehärtete Keilrille, wartungsfreie Kugellager, schmale Ausführung der Bodenplatte, obenliegendes Fangpendel, hängende Ausführung.



Technische Daten:

Seildurchmesser: 6 – 8 mm
Max. Nenngeschwindigkeit V max : 3,00 m/s
Auslösegeschwindigkeit V1: 0,45 – 3,70 m/s



Download Technische Zeichnung (PDF Dokument)
