Geschwindigkeitsbegrenzer HJ 200

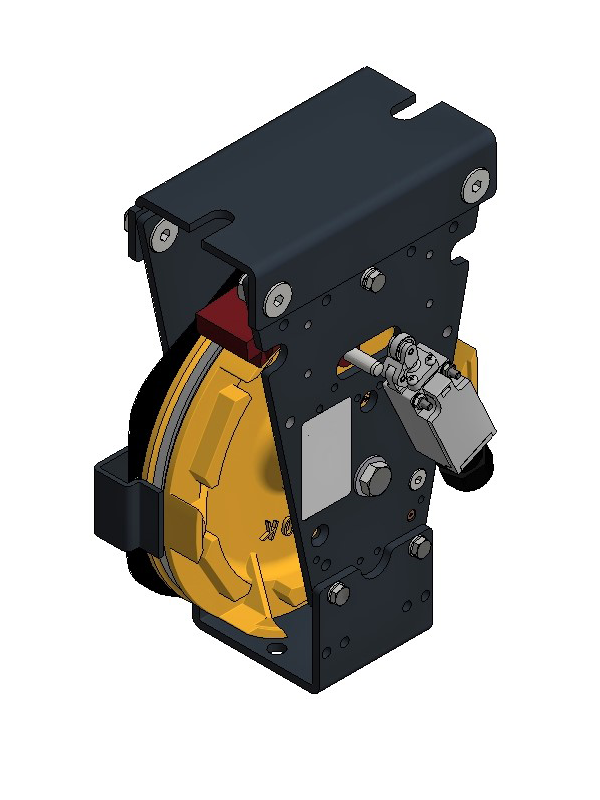

Geschwindigkeitsbegrenzer HJ 200 SB O

Geschwindigkeitsbegrenzer HJ 200 SB O

Baumustergeprüft gem. EU-OG 001 mit Begrenzer-Rad-Durchmesser 200 mm, 6 Fangnocken (symmetrisch)  zum Einziehen der Fangvorrichtung in beide Drehrichtungen, gehärtete Keilrille, wartungsfreie  Kugellager, schmale Ausführung der Bodenplatte, obenliegendes Fangpendel.



Technische Daten:

Seildurchmesser: 6 – 6,5 mm
Max. Nenngeschwindigkeit V max : 1,60 m/s
Auslösegeschwindigkeit V1: 0,50 – 2,02 m/s



Download Technische Zeichnung (PDF Dokument)

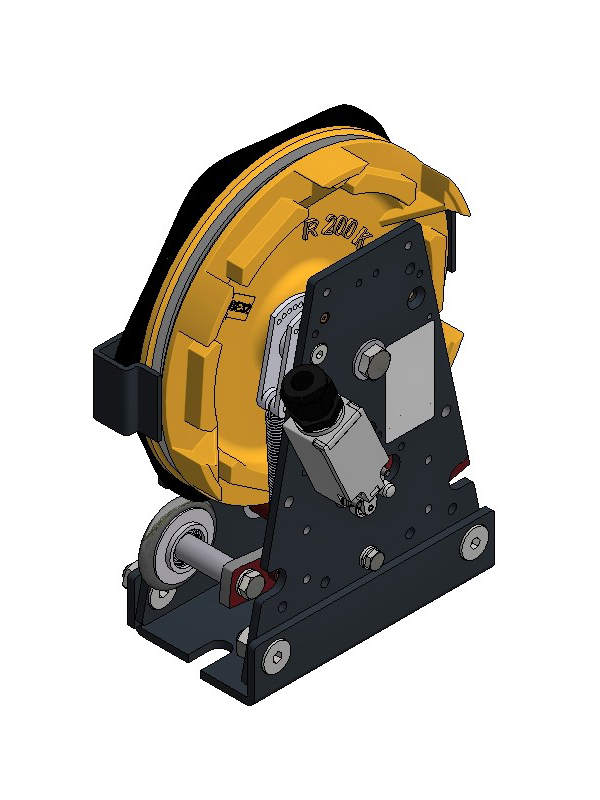

Geschwindigkeitsbegrenzer HJ 200 SB U

Geschwindigkeitsbegrenzer HJ 200 SB U

Baumustergeprüft gem. EU-OG 001 mit Begrenzer-Rad-Durchmesser 200 mm, 6 Fangnocken (symmetrisch) zum Einziehen der Fangvorrichtung in beide Drehrichtungen, gehärtete Keilrille, wartungsfreie Kugellager, schmale Ausführung der Bodenplatte, untenliegendes Fangpendel.



Technische Daten:

Seildurchmesser: 6 – 6,5 mm
Max. Nenngeschwindigkeit V max : 1,25 m/s
Auslösegeschwindigkeit V1: 0,24 – 1,50 m/s



Download Technische Zeichnung (PDF Dokument)

Geschwindigkeitsbegrenzer HJ 200 SB O-Z12

Geschwindigkeitsbegrenzer HJ 200 SB O - Z12

Baumustergeprüft gem. EU-OG 027 mit Begrenzer-Rad-Durchmesser 200 mm, 12 Fangnocken (symmetrisch) zum Einziehen der Fangvorrichtung in eine Drehrichtung, gehärtete Keilrille, wartungsfreie Kugellager, schmale Ausführung der Bodenplatte, obenliegendes Fangpendel.



Technische Daten:

Seildurchmesser: 6 – 6,5 mm
Max. Nenngeschwindigkeit V max : 0,95 m/s
Auslösegeschwindigkeit V1: 0,50 – 1,16 m/s



Download Technische Zeichnung (PDF Dokument)

Geschwindigkeitsbegrenzer HJ 200 SB O-H

Geschwindigkeitsbegrenzer HJ 200 SB O - H

Baumustergeprüft gem. EU-OG 001 mit Begrenzer-Rad-Durchmesser 200 mm, 6 Fangnocken (symmetrisch) zum Einziehen der Fangvorrichtung in beide Drehrichtungen, gehärtete Keilrille, wartungsfreie Kugellager, schmale Ausführung der Bodenplatte, obenliegendes Fangpendel, hängende Ausführung



Technische Daten:

Seildurchmesser: 6 – 6,5 mm
Max. Nenngeschwindigkeit V max : 1,60 m/s
Auslösegeschwindigkeit V1: 0,50 – 2,02 m/s



Download Technische Zeichnung (PDF drawing only available in German)
